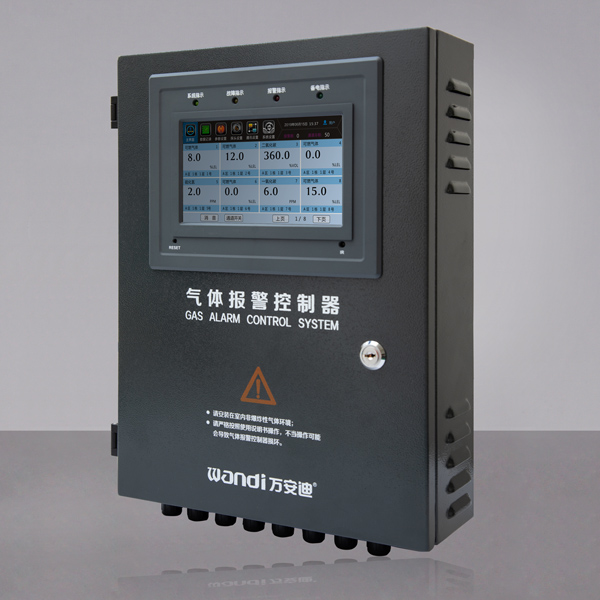

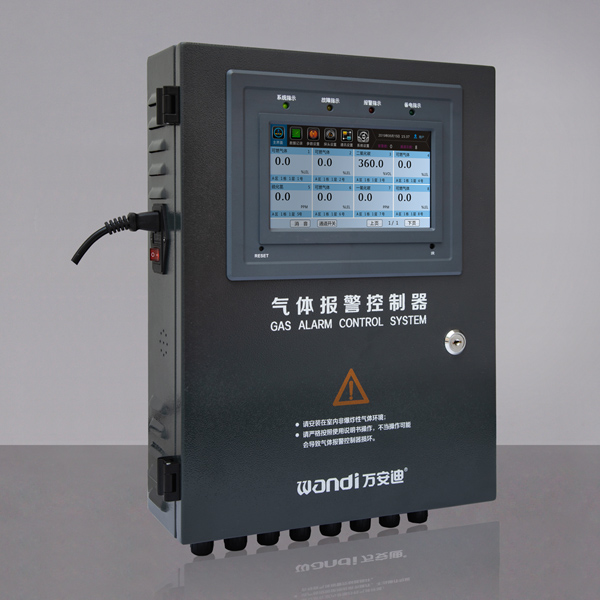

氣體報警控制器FIX2100可適用于標準4~20mA電流信號以及Rs485總線制信號的控制與通訊,控制器采用高性能單片機進行控制及處理,整機工作狀態穩定。
主要特點:
a)壁掛式4~20mA電流信號1-40通道或Rs485總線制信號1-255通道可選;
b)2路公共繼電器輸出(一級、二級報警(通用繼電器),故障報警(故障繼電器)),2路可編程繼電器輸出,8路擴展可編程繼電器輸出(選配);
c)提供與PLC或計算機通訊的Rs485 接口;
f )? 通過觸摸屏進行報警參數設定、系統日期時間設定、通訊參數設定,可以對4~20mA電流信號進行校準操作,同時也可以對報警聲音進行消音;
i )? 短距離的RTU無線傳輸方式或不限距離的GPRS無線傳輸方式都可以通過內置無線模塊將實時的檢測數據和報警狀態傳到安全中心(選配)。
主要功能:
報警功能
當下列情形發生時,控制器將發出聲光報警信號:
a)被測氣體濃度超過設定的一級(A1低報)報警值時或二級(A2高報)報警值時,蜂鳴器會發出連續的鳴叫聲,濃度報警指示燈亮,通用繼電器吸合;
b)當控制器連接氣體探測器線路出現故障,如:無信號輸出、傳輸線路掉線、傳輸線路短路,蜂鳴器會發出連續鳴叫聲,同時故障指示燈亮;
自檢功能
開機啟動時自檢,控制器自動對其面板上的指示燈、蜂鳴器進行功能檢查。儀器自檢菜單也可對狀態指示燈、蜂鳴器以及繼電器進行功能自檢。
數據記錄功能
通過菜單可以直接查詢歷史數據記錄,且可以自定義數據保存間隔時間。當某通道氣體濃度超過設定的報警值時,自動記錄報警通道號、報警濃度值和報警時間。
參數設定功能
控制器的系統參數可隨時查看并修改,包括當前日期/時間、測量范圍、分辨率、各級報警值、通道屏蔽、安裝位置等。
主、備電自動切換功能
當控制器主電源斷電時,能自動切換到備用電源工作;當主電源恢復時,能自動切換到主電源工作;主、備電源的工作狀態有指示燈指示。主電源工作時可同時給備用電源充電,備電充滿后自動轉為浮充狀態。
報警輸出控制功能
控制器有2個公共報警輸出繼電器,2個可編程繼電器數據,用戶可根據實際需要,可再擴展8個可編程報警輸出繼電器(選配)??刂仆獠肯涝O(shè)備、通風設備、報警設備或其它用途的設備。
電流校準功能
控制器可對輸入的4mA、12mA、20mA電流信號校準,保證信號的及時同步,Rs485信號版本的控制器無此功能。
通訊功能
控制器有4個Rs485 接口,可以很方便地把數據傳輸給其它控制設備、計算機等??刂破髂J地址為:5,波特率為:115200。
其他功能
報警通道總數顯示,可選配4~20mA電流信號輸出等。
產品名稱 | 氣體報警控制器 |
產品型號 | FIX2100 |
工作電源 | 100V~220VAC;50/60Hz |
保險絲 | 額定電流:10A 尺寸:5mm*20mm |
最大工作電流 | 1.5A (24VDC) |
備用電源 | 14.8VDC,4.4AH (鋰電池型,選配) |
輸出電源 | 24VDC,500mA |
工作方式 | 巡檢 |
輸入信號 | ① 4~20mA電流信號分線式(三線制氣體探測器)② RS485總線制信號可選(標準MODBUS協議) |
控制通道 | ① 4~20mA電流信號分線式:支持1通道至40通道② RS485總線制信號:支持1-255點位 |
輸出信號 | 4~20mA電流信號(選配) |
報警記錄 | 報警部位顯示、報警狀態、時間、濃度等 |
報警值設置 | A1報警值、A2報警值 |
報警功能 | LED 指示燈及蜂鳴器聲音報警 |
報警輸出 | 2路公共繼電器,2 路可編程繼電器,8 路擴展可編程繼電器(選配) |
觸點容量 | NC:1/14HP,125V/250VAC,3A,30VDC/250VAC RESNO:1/14HP,125V/250VAC,5A,30VDC/250VAC RES |
通訊接口 | 1路RS485通訊接口 |
工作溫度 | -20℃~ 55℃ |
工作濕度 | 0~95% 相對濕度(無冷凝) |
環境壓力 | 86~106kPa |

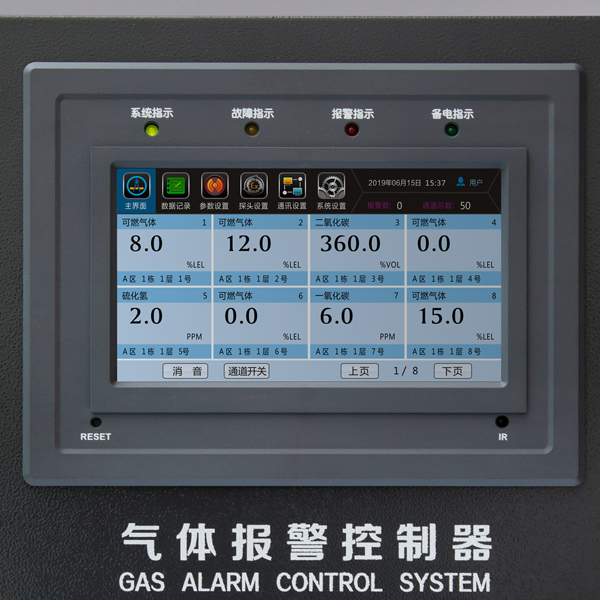

顯示方式 | 7寸觸摸TFT-LCD彩色液晶屏 |
測量精度 | ≤±1%(電流信號) |
外殼材質 | SPCC(可選配304或316不銹鋼材質) |
外型尺寸 | ①RS485信號和電流信號1至24通道版尺寸:寬300mm×高400mm×厚100mm②電流信號25至40通道加長版本:寬320mm×高500mm×厚100mm |
重量 | 約5.5kg |
報警方式 | 聲音報警:90dB@30cm、85dB@100cm,紅色LED 濃度指示燈 |
按鍵 | 觸摸操作,配合消音、鎖屏操作 |
直接讀數 | 測量值 |
數據記錄 | 自動存儲數據,可連續存儲1年以上帶日期時間的數據 |
數據下載 | 支持測量數據下載 |
數據傳輸 | 支持短距離RTU433無線傳輸或不限距離的GPRS無線傳輸(選配) |
校準 | 支持4mA、12mA、20mA三級電流信號校準操作 |
防護等級 | IP54 |
執行標準 | GB 16808-2008 |
標準配置:
物品名稱 | 數量 |
氣體報警控制器主機 | 1 |
TF存儲卡 | 1 |
使用說明書 | 1 |
包裝盒 | 1 |
合格證 \ 保修卡 | 1 |
可選配置:
物品名稱 | 數量 |
備用電源 | 1 |
4~20mA電流信號同步輸出模塊 | 1 |
8路擴展繼電器模塊 | 1 |
氣體監控管理系統軟件 | 1 |
RTU433無線傳輸模塊 | 2 |
GPRS無線傳輸模塊 | 2 |
?
